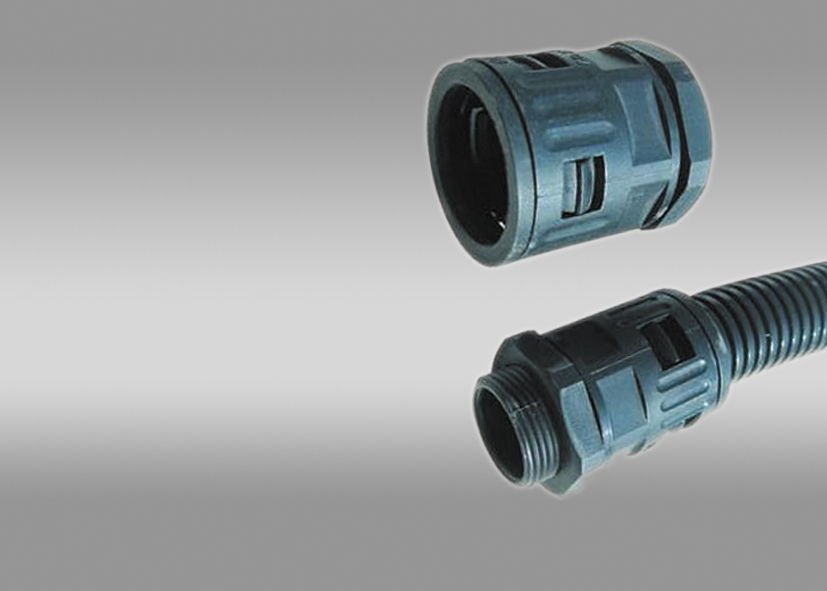

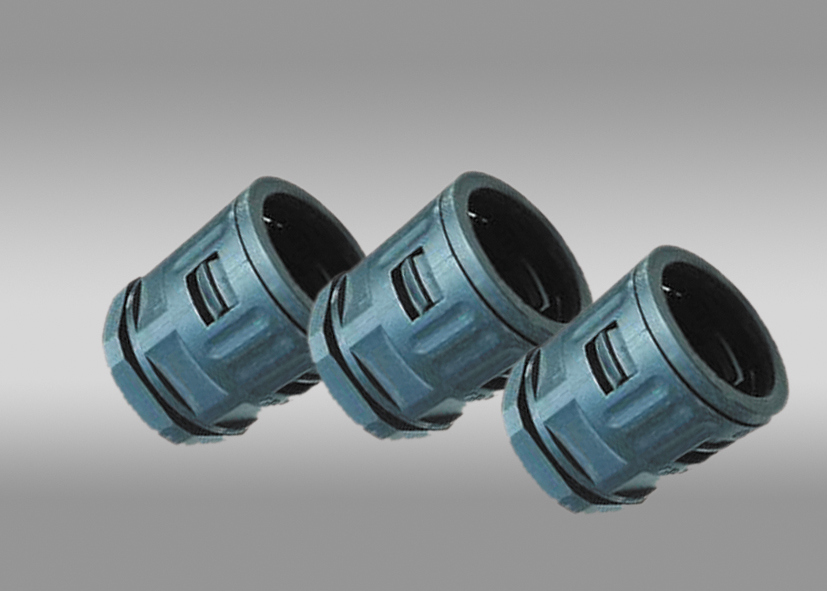

软管快速接头

时间:2016-05-18 11:03 点击数:

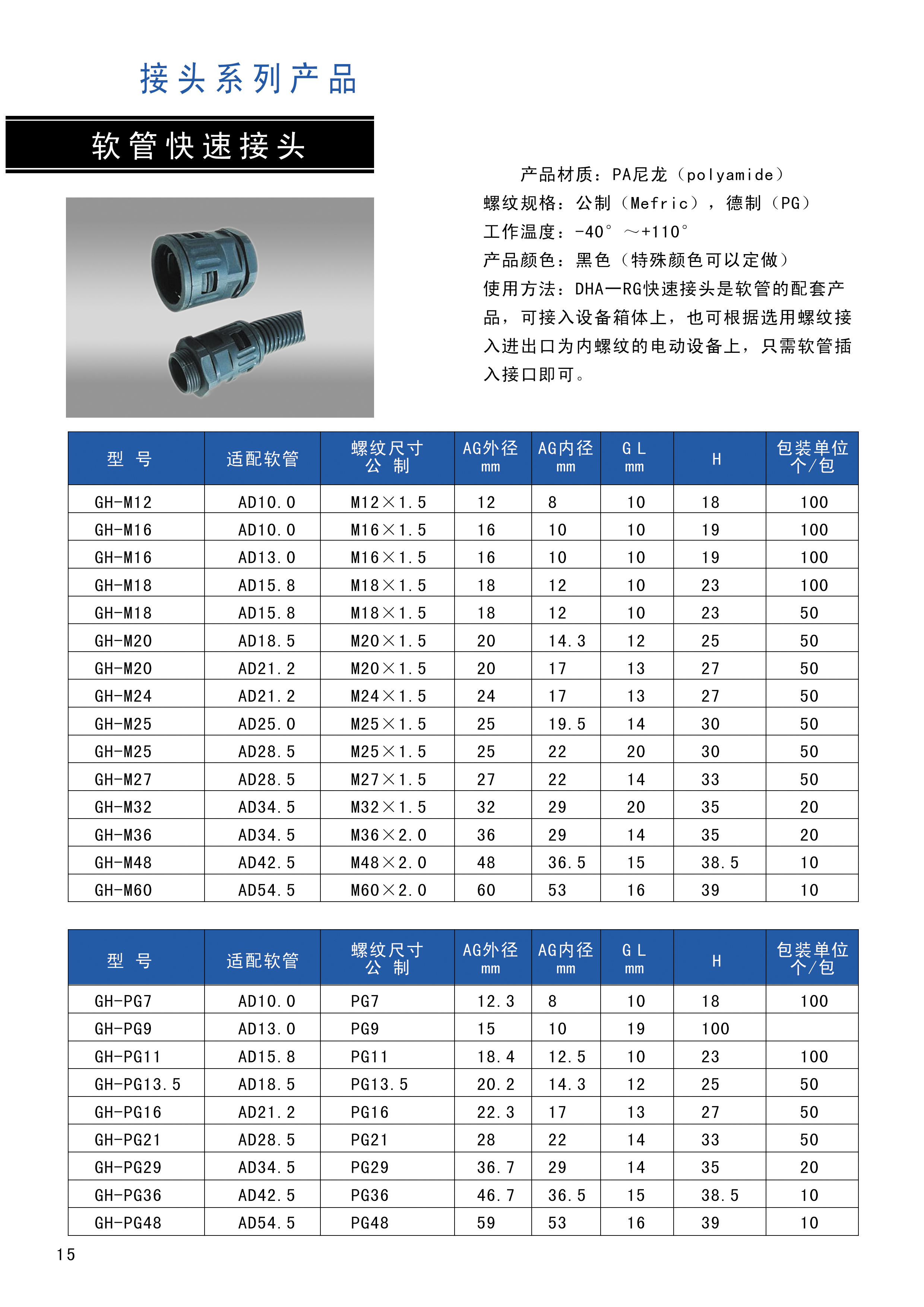

  产品材质:PA尼龙(polyamide)
  螺纹规格:公制(Mefric),德制(PG)
  工作温度:-40°~+110°
  产品颜色:黑色(特殊颜色可以定做)
  使用方法:GHA一RG快速接头是软管的配套产品,可接入设备箱体上,也可根据选用螺纹接入进出口为内螺纹的电动设备上,只需软管插入接口即可。


型号 适配软管 螺纹尺寸公制 AG外径  mm AG内径  mm GL    mm H 包装单位个/包
GH-M12 AD10.0 M12×1.5 12 8 10 18 100
GH-M16 AD10.0 M16×1.5 16 10 10 19 100
GH-M16 AD13.0 M16×1.5 16 10 10 19 100
GH-M18 AD15.8 M18×1.5 18 12 10 23 100
GH-M18 AD15.8 M18×1.5 18 12 10 23 50
GH-M20 AD18.5 M20×1.5 20 14.3 12 25 50
GH-M20 AD21.2 M20×1.5 20 17 13 27 50
GH-M24 AD21.2 M24×1.5 24 17 13 27 50
GH-M25 AD25.0 M25×1.5 25 19.5 14 30 50
GH-M25 AD28.5 M25×1.5 25 22 20 30 50
GH-M27 AD28.5 M27×1.5 27 22 14 33 50
GH-M32 AD34.5 M32×1.5 32 29 20 35 20
GH-M36 AD34.5 M36×2.0 36 29 14 35 20
GH-M48 AD42.5 M48×2.0 48 36.5 15 38.5 10
GH-M60 AD54.5 M60×2.0 60 53 16 39 10

型号 适配软管 螺纹尺寸公制 AG外径  mm AG内径  mm GL    mm H 包装单位个/包
GH-PG7 AD10.0 PG7 12.3 8 10 18 100
GH-PG9 AD13.0 PG9 15 10 10 19 100
GH-PG11 AD15.8 PG11 18.4 12.5 10 23 100
GH-PG13.5 AD18.5 PG13.5 20.2 14.3 12 25 50
GH-PG16 AD21.2 PG16 22.3 17 13 27 50
GH-PG21 AD28.5 PG21 28 22 14 33 50
GH-PG29 AD34.5 PG29 36.7 29 14 35 20
GH-PG36 AD42.5 PG36 46.7 36.5 15 38.5 10
GH-PG48 AD54.5 PG48 59 53 16 39 10
